Уникальные гидравлические подъемники с технологией NT и HyperFlow

Единственный в мире подъемник с тройной системой безопасности.

HF 3S icon HF

Система из двух перекрестно соединенных по принципу master-slave цилиндров, широко используемая в ножничных подъемниках Jumbo и UniLift, успешно внедрена в двухстоечные подъемники. Кроме того пассивные стопора позволяют зафиксировать каретки механически, например, при оставлении автомобиля на подъемнике на длительное время. В сочетании с запатентованной технологией HyperFlow подъемники серии HL NT имеют высочайшую скорость подъема/опускания, синхронизацию и максимальную тройную!!! систему безопасности.

  • гидравлическая синхронизация HyperFlow
  • тройная система безопасности благодаря 2-контурной системе NT и дополнительным стопорам
  • нет синхронизирующих тросов
  • система стопоров не требует постановки-снятия при обычной работе, но позволяет зафиксировать каретки механически при необходимости оставить автомобиль на подъемнике "на ночь".
  • гибкая высота и ширина при установке
  • отсутствие жесткой поперечины между колоннами
  • легкий и быстрый монтаж

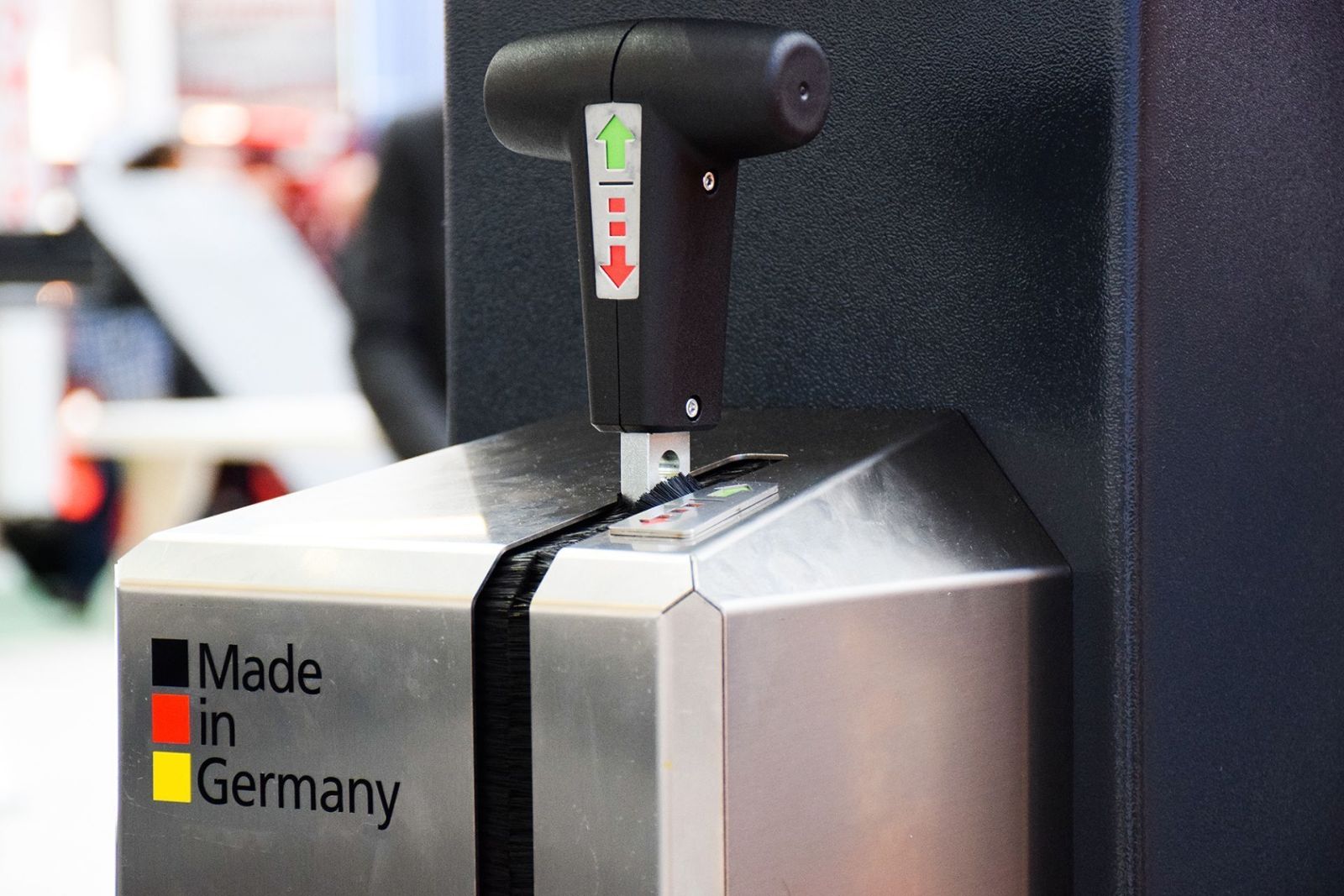

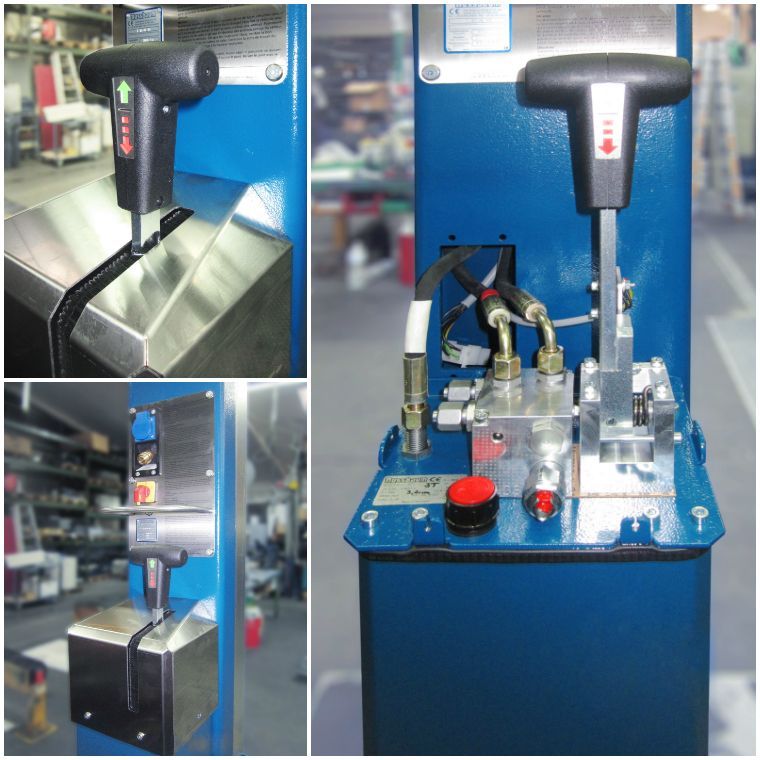

  • управление одним рычагом без кнопок и переключателей
  • быстрое время подъема и опускания, вдвое меньшее время подъема на 1/3 уменьшает энергопотребление
  • подвесные втягивающие цилиндры снижают износ направляющих
  • погружной двигатель с масляным охлаждением работает тихо и надежно
  • минимальные расходы на обслуживание, благодаря отсутствию изнашиваемых частей
  • омологации ведущих автопроизводителей

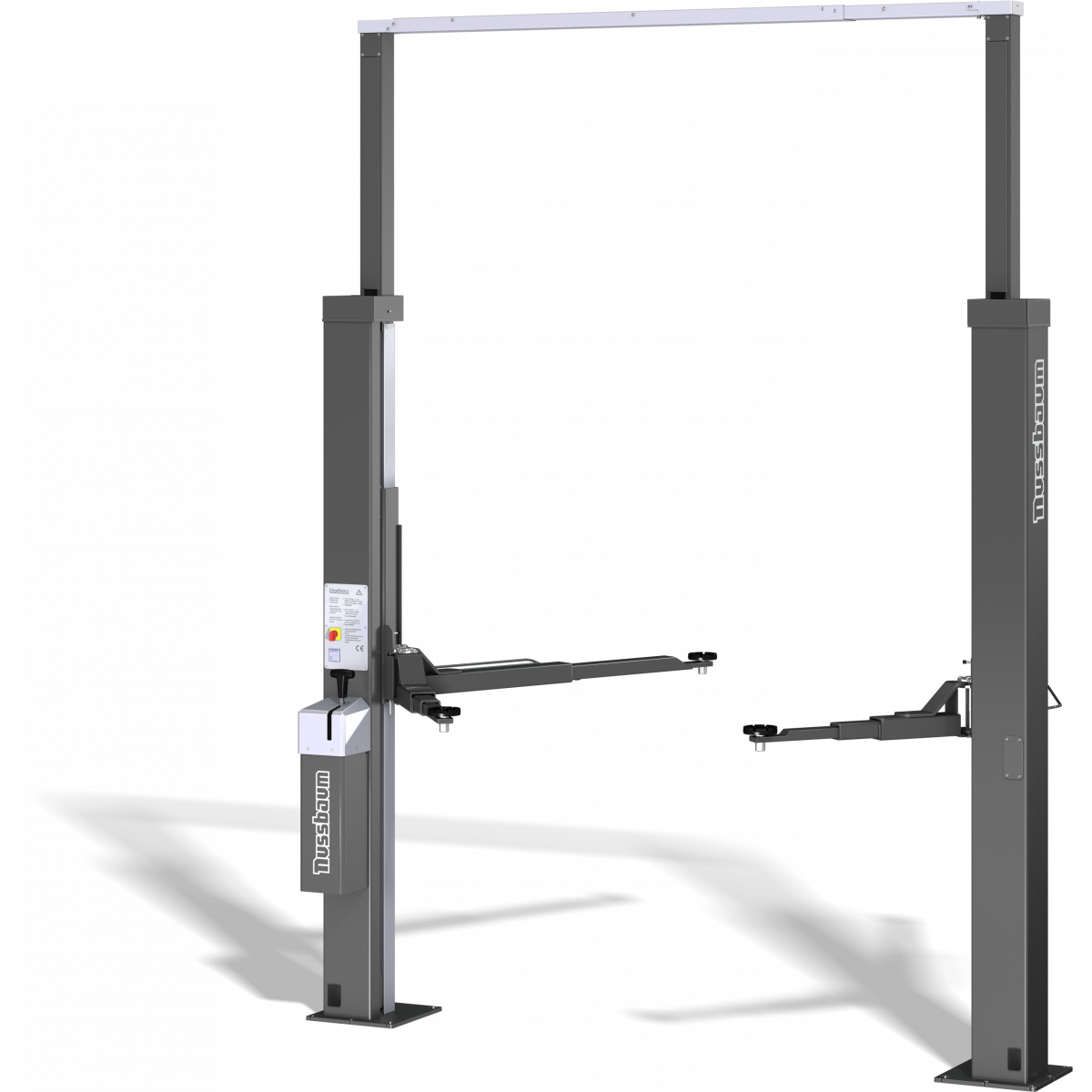

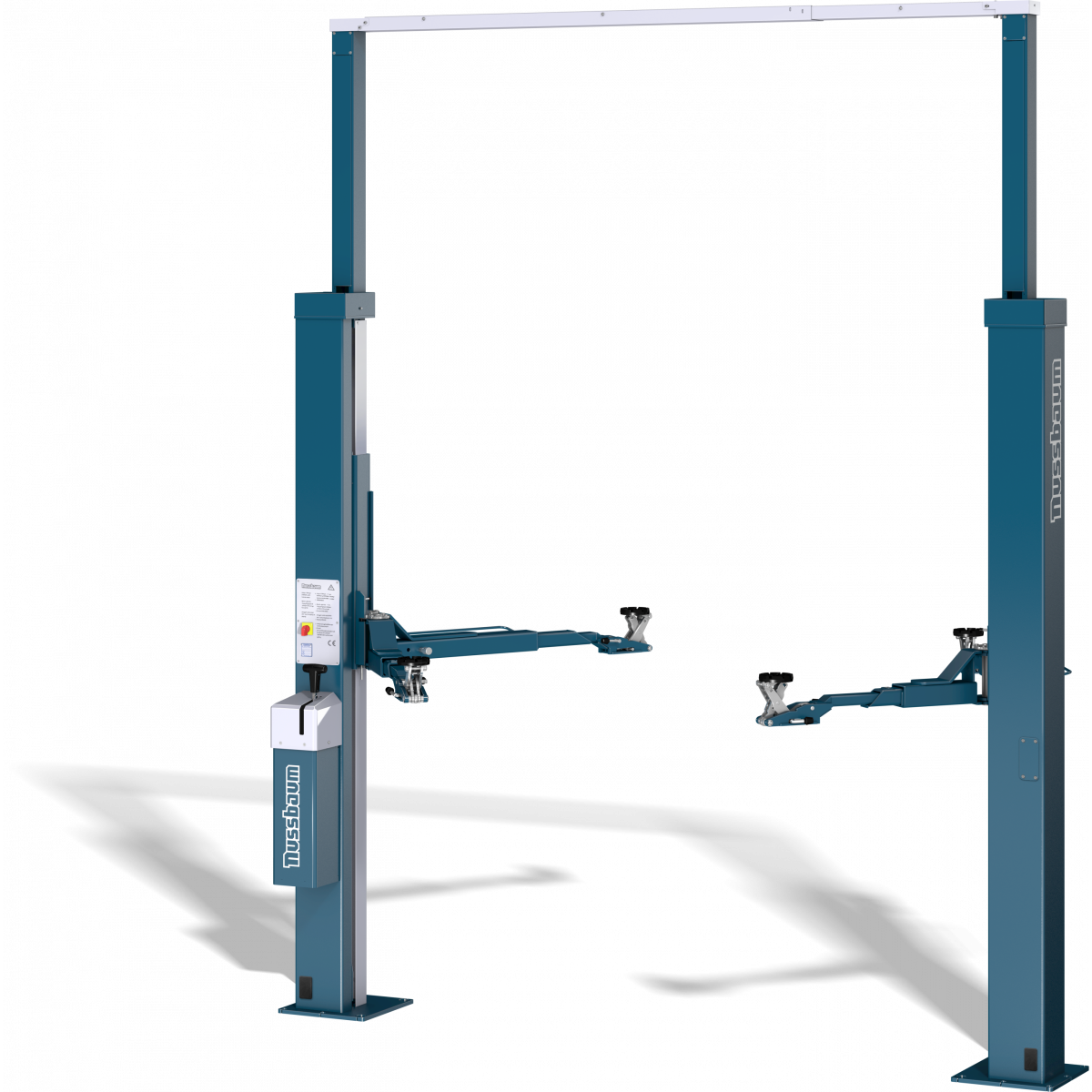

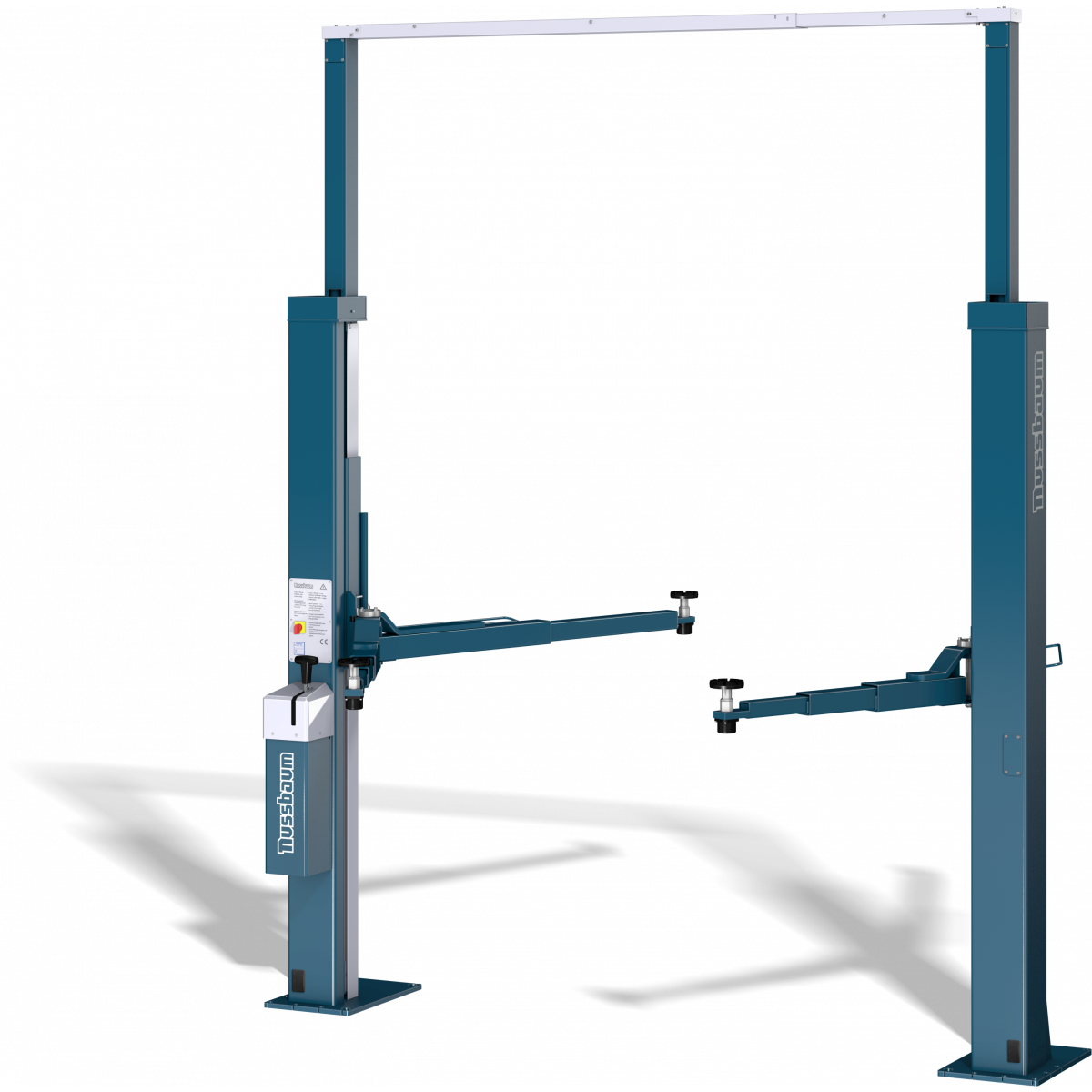

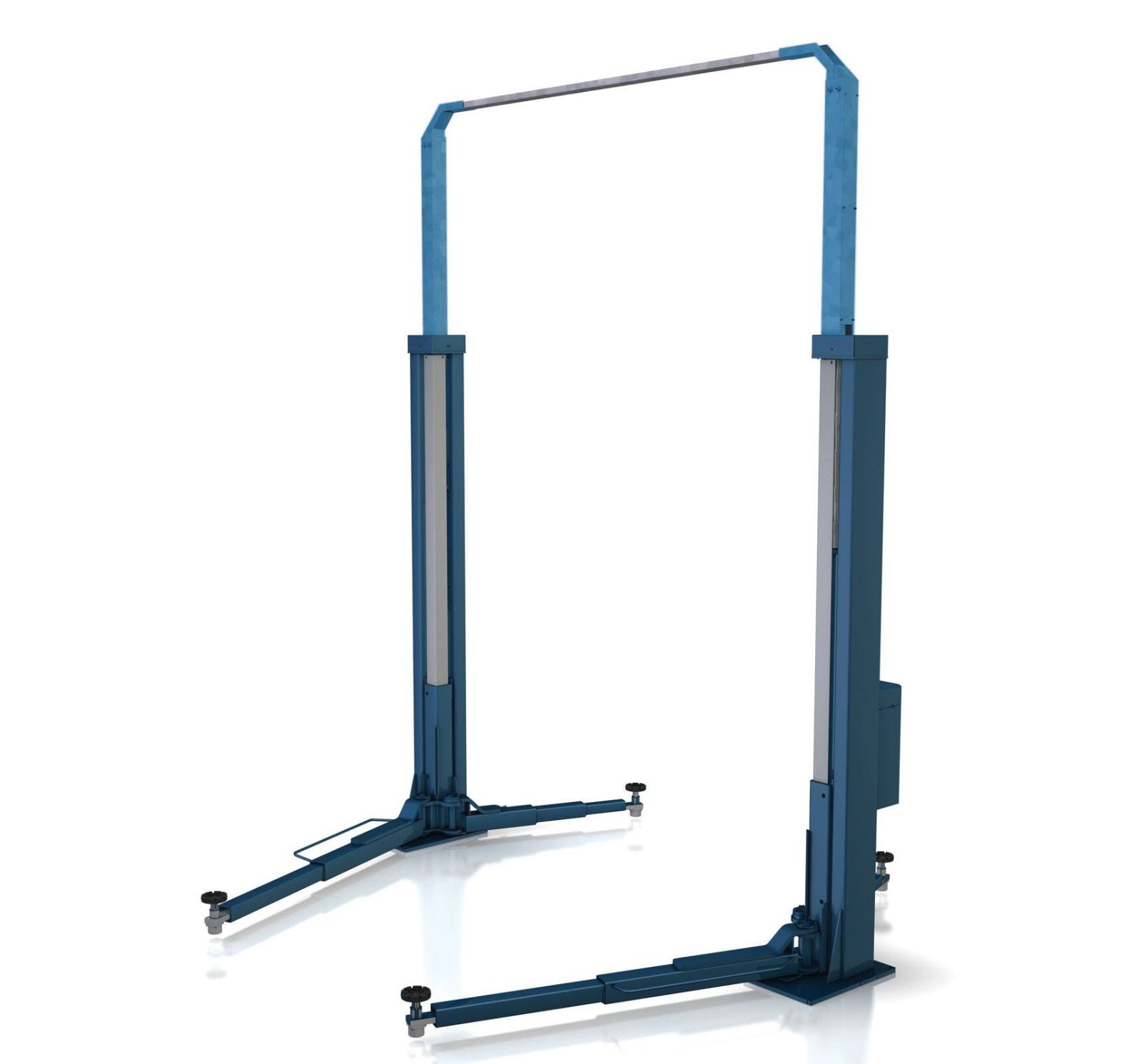

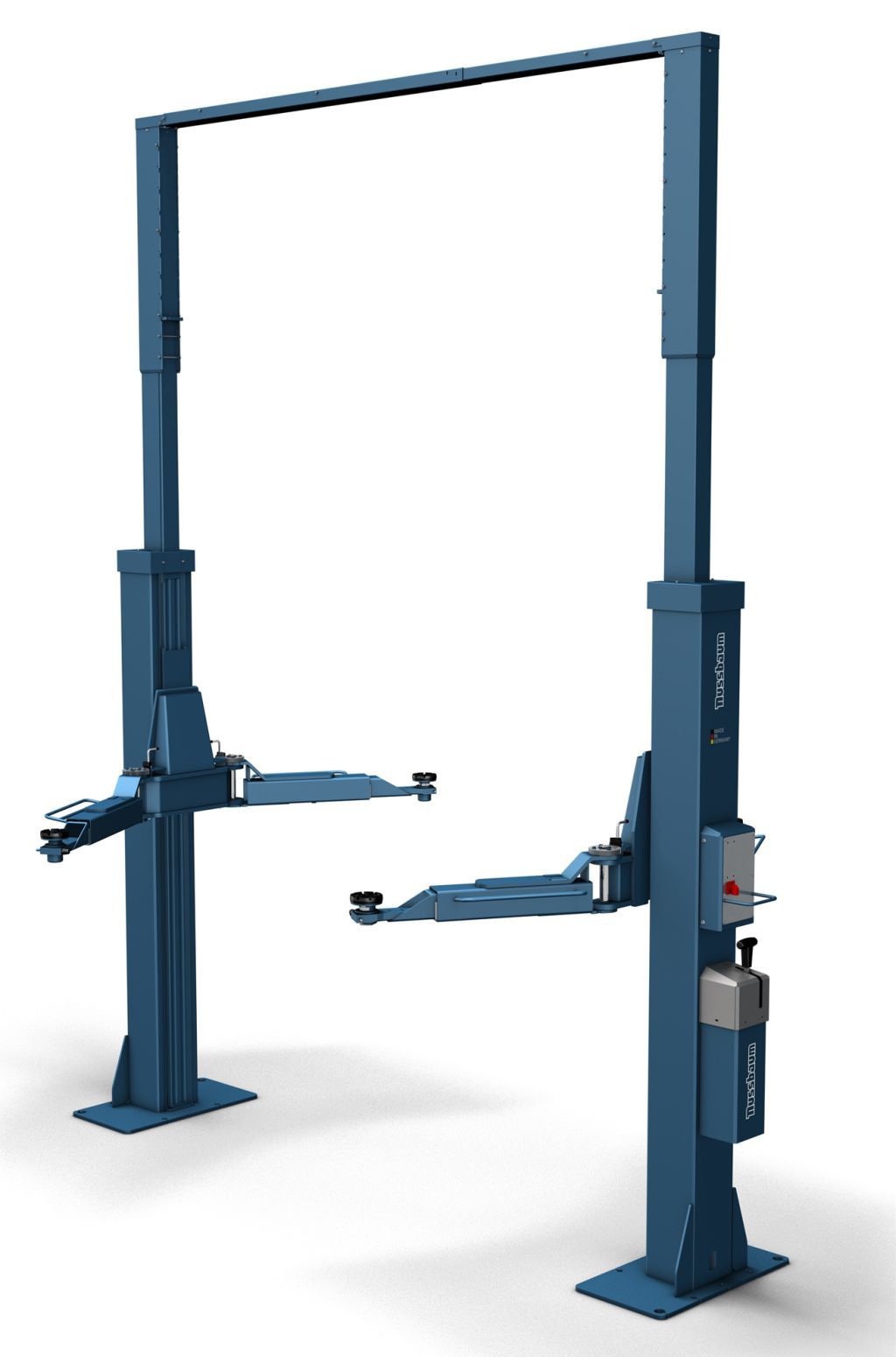

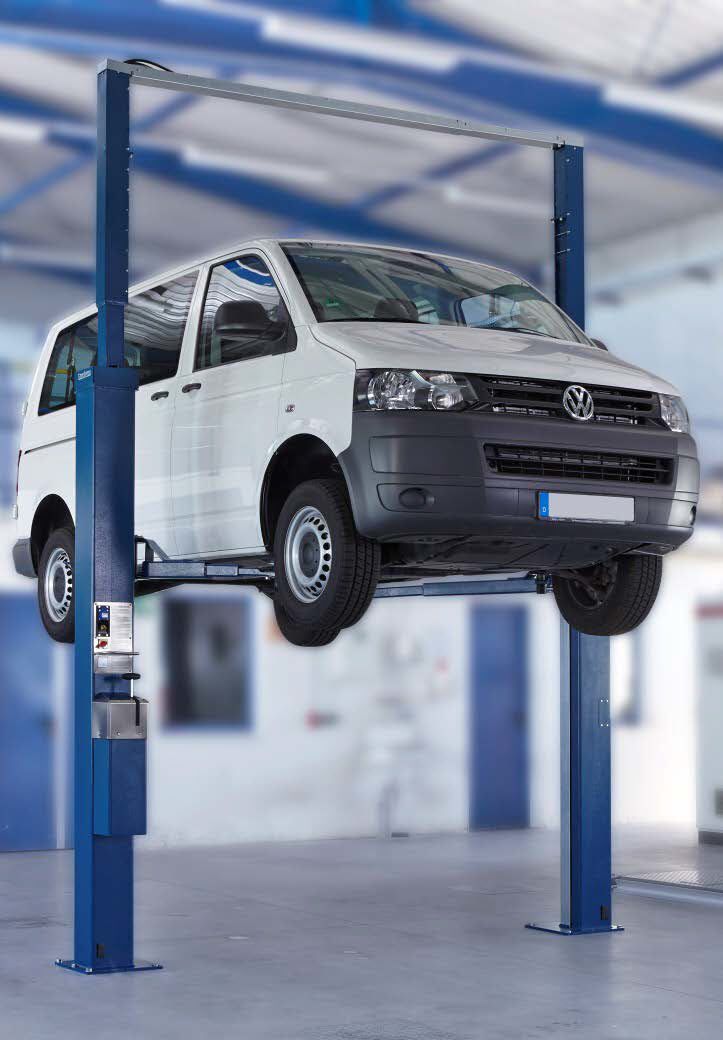

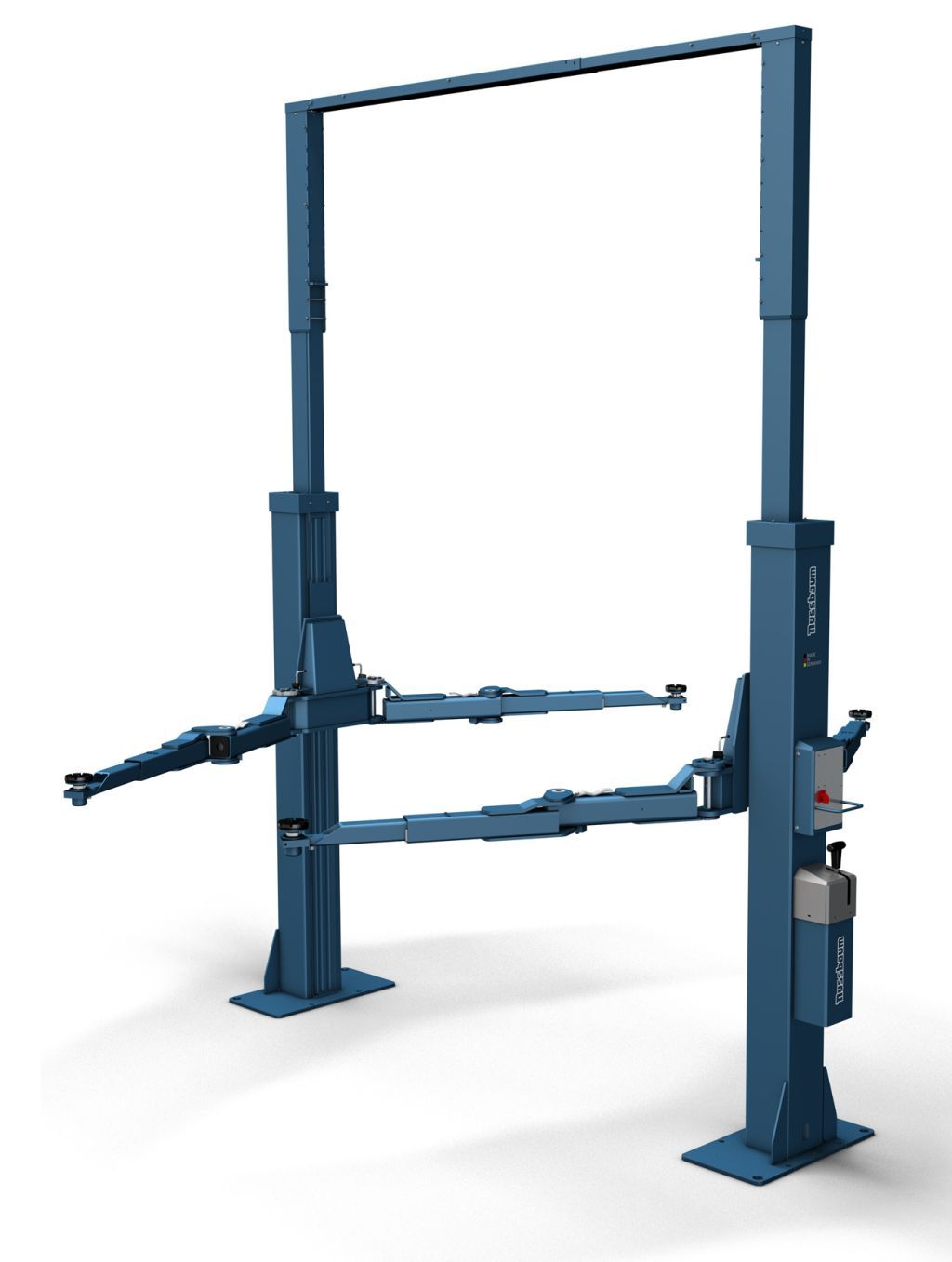

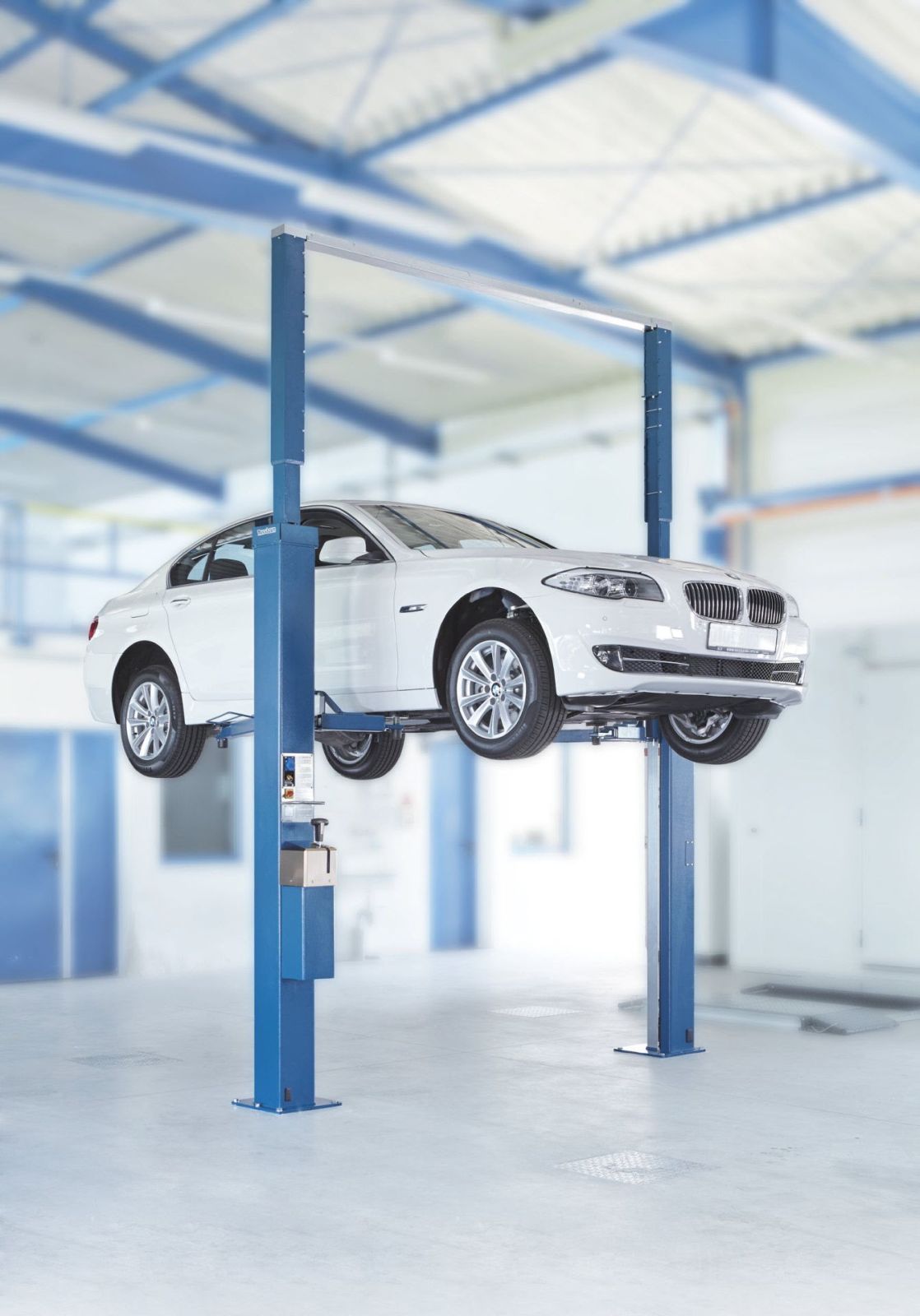

ВНЕШНИЙ ВИД

View the embedded image gallery online at:
https://nussbaumrus.ru/katalog/98-hf3s#sigFreeIdcf2bafbfbc

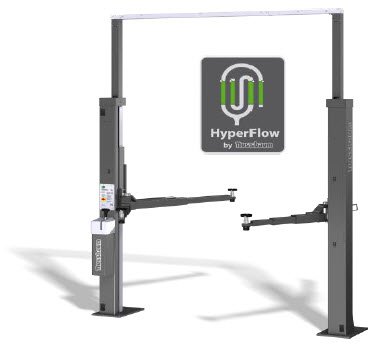

HYPERFLOW + NT

2 независимых контура из последовательно соединенных цилиндров обеспечивают надежную блокировку подъемника на любой высоте и исключают непреднамеренное опускание одной каретки даже при нарушении герметичности системы. Это принцип технологии NT, уже более 10 лет использующейся в ножничных подъемниках Nussbaum.

При выходе из строя трех цилиндров из четырех, система стопоров зафиксирует каретки.

Технология HyperFlow обеспечивает перетекание масла из ведущего цилиндра в ведомый и автоматическое удаление воздуха из гидравлической системы, что гарантирует постоянную синхронизацию цилиндров.

Интеграция технологий HyperFlow и NT в двухстоечный подъемник позволила добиться уникальных эксплуатационных характеристик и максимальной надежности подъемника.


Оптимальная постоянная синхронизация подъемника в каждый момент времени

  • Подъемник автоматически синхронизируется во время работы
  • Исключены какие-либо ручные операции по синхронизации или "прокачке" системы
  • Из конструкции убраны троса и направляющие ролики - самый "проблемный" узел в классических гидравлических подъемниках
  • Поскольку нет тросов синхронизации - меньше затрат на ремонт и обслуживание подъемника

Нет операции постановки на клинки и снятия с клинков

  • Благодаря второму гидравлическому контуру постановка кареток на клинки не требуется, что делает работу еще быстрее и еще удобнее
  • Каретки можно остановить на любой удобной высоте и сразу начать работу
  • Перекрестное соединение контуров обеспечивает блокировку подъемника даже при нарушении герметичности системы
  • Простое аварийное опускание с любой высоты
  • Исключен "человеческий фактор" и связанные с ним поломки подъемника
  • Если надо оставить машину на подъемнике на долгий срок без наблюдения, каретки всегда можно механически зафиксировать на стопорах

Автоматическая "прокачка" системы во время работы

  • Требующая много времени процедура удаления воздуха из гидравлической системы более не нужна

Простой и гибкий монтаж

  • Между колоннами проходит гибкая поперечина для прокладки шлангов
  • Нет жесткой траверсы, требующей высокой точности позиционирования колонн
  • При монтаже допускается сдвиг колонн по ширине до 200 мм, что позволяет адаптировать подъемник к локальным условиям
  • Подъемник легко устанавливается одним специалистом

Специальные подхваты

  • Широкий выбор специальных подъемных лап для решения любых задач: DT, Universal, MiniMax, Otto, SportCar, DG
mm schema sc schema otto schema dg schema

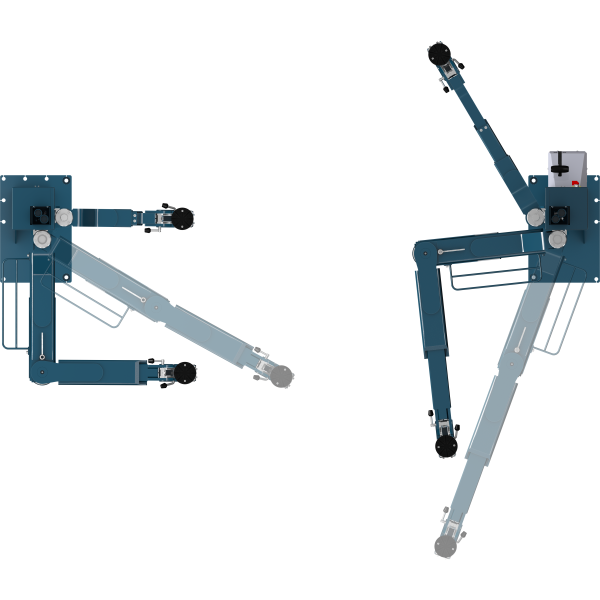

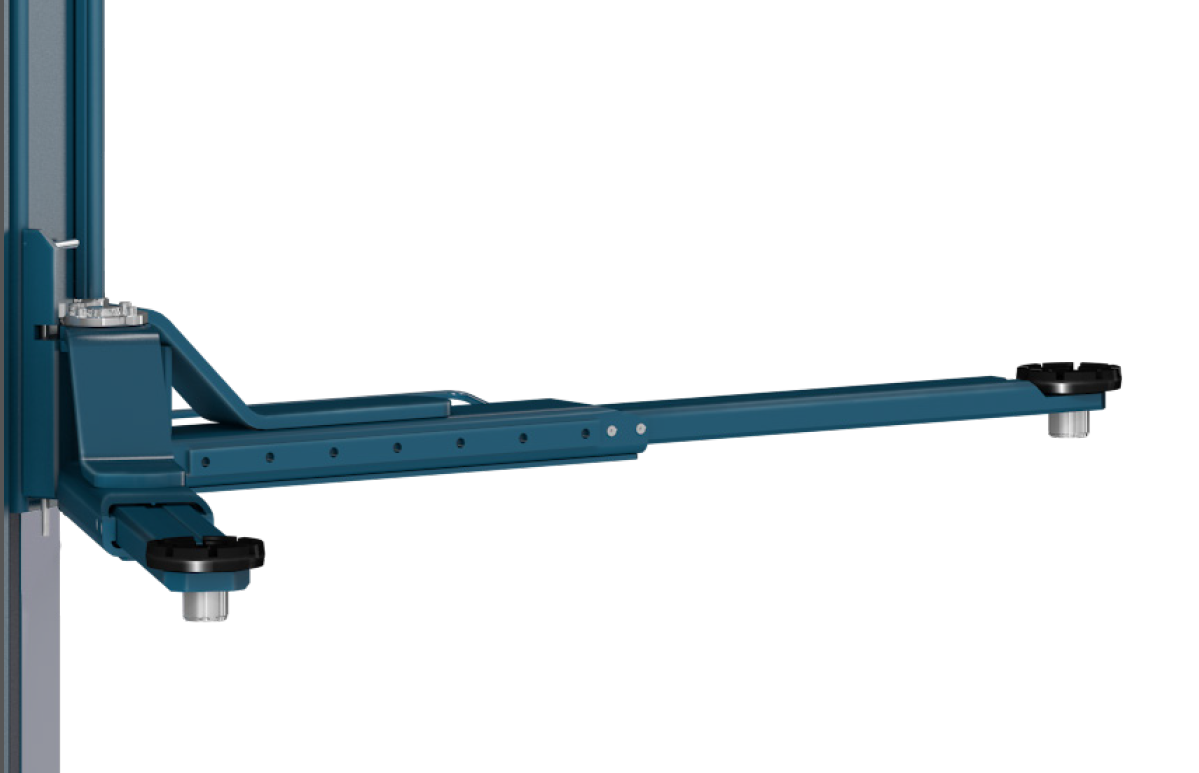

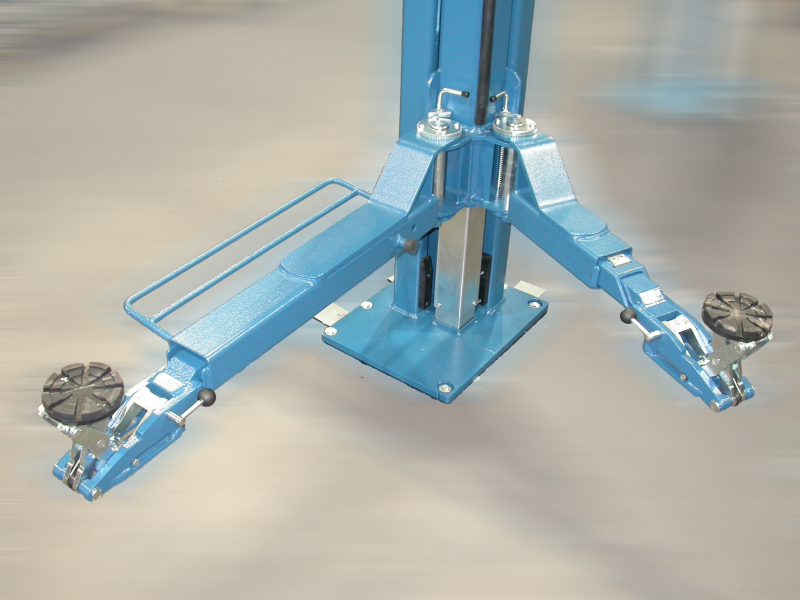

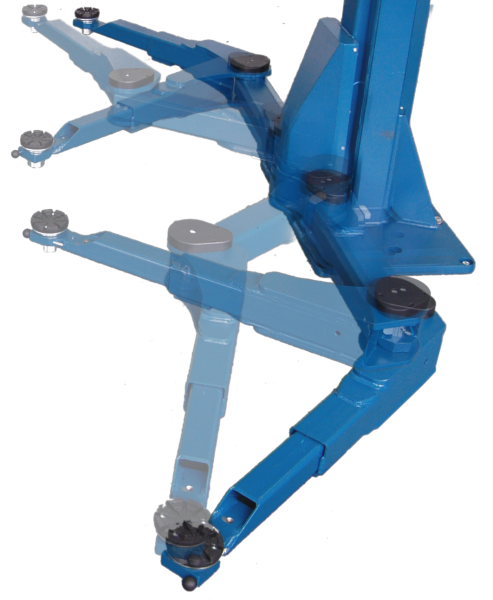

MM (MiniMax) SC (SportCar) OTTO (Otto) DG (DoppelGelenk)

Запатентованная технология. Номер патента: EP 2 428 482 B1

5 лет гарантии на подъемники с технологией HyperFlow!!!

МОДЕЛЬНЫЙ РЯД


3.0 тонны:

HF 3S 3000 DT - асимметричные захваты с короткой техсекционной лапой, грузоподъемность 3т. Подходит для большинства легковых автомобилей.
HF 3S 3000 MM - асимметричные захваты MiniMax с низкой точкой подхвата и быстрым ножничным механизмом регулировки, грузоподъемность 3т. Идеальный вариант для автомобилей с низким клиренсом, подножкой, низким обвесом.

3.5 тонны:

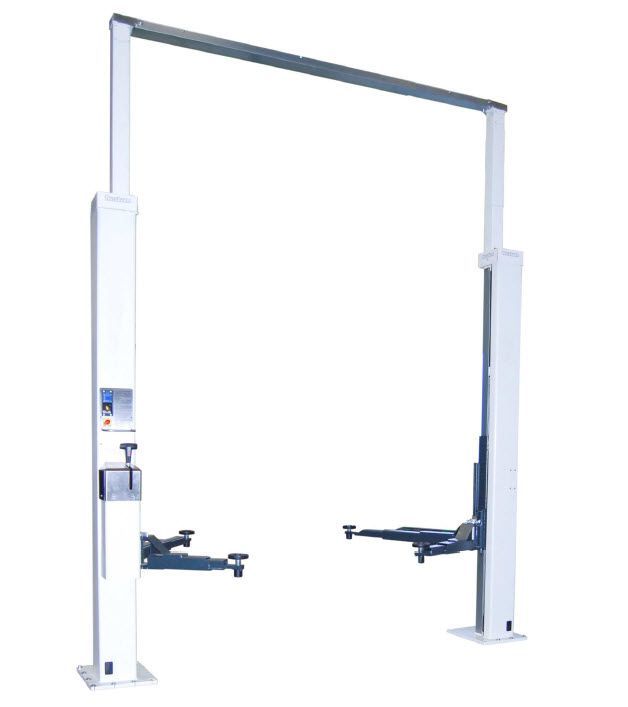

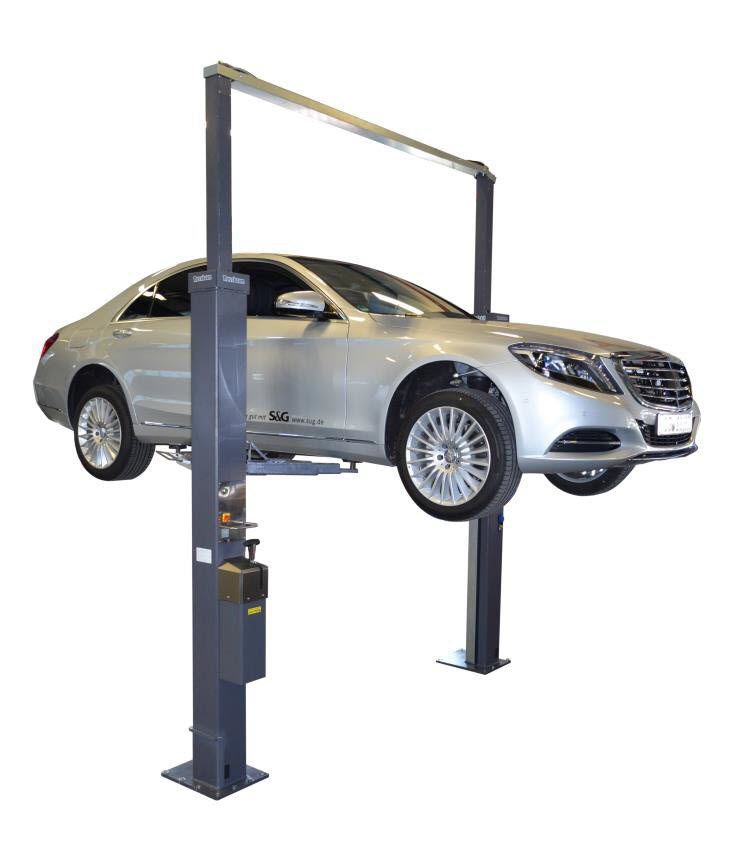

HF 3S 3500 DT - захваты с удлиненной трехсекционной лапой и увеличенной проездной шириной для удобной работы с короткобазными ширококолейными автомобилями. Омологированные версии для Mercedes Benz и BMW.
HF 3S 3500 SC - специальные подъемные лапы со сверхнизким профилем по всей длине для работы со спортивными автомобилями.
HF 3S 3500 MM - асимметричные захваты MiniMax с низкой точкой подхвата и быстрым ножничным механизмом регулировки, грузоподъемность 3.5т. Идеальный вариант для автомобилей с низким клиренсом, подножкой, низким обвесом.
HF 3S 3500 OTTO MM - трехсекционная короткая и шарнирная длинная лапа, гарантирующие максимальную гибкость при подъеме автомобиля. Дополнительно оснащается подхватами MiniMax.

4.0 тонны:

HF 3S 4000 Universal - асимметричные удлиненные захваты Universal с телескопической винтовой опорой для удобного и безопасного подъема как легковых автомобилей, так и легкого коммерческого транспорта за заводские точки подхвата.
HF 3S 4000 MM - универсальные длинные лапы с захватом MiniMax. Позволяет быстро и удобно регулировать подхват без дополнительных адаптеров, например, при подъеме автомобиля за раму.

5.0 тонн:

HF 3S 5000 Universal - универсальный симметричный подъемник с трехсекционными лапами, подходит как для легковых автомобилей, так и длиннобазного коммерческого транспорта.
HF 3S 5000 Universal MM - универсальные симметричные лапы дополнительно оснащены подхватами MiniMax, что позволяет уменьшить минимальную высоту подхвата и упростить регулировку точки подхвата по высоте..
HF 3S 5000 DG - шарнирные лапы, компактно складываются, занимая минимум места  и не мешая заезду. Уникальная шарнирная конструкция позволяет легко работать с любой базой автомобиля.
HF 3S 5000 DG MM - шарнирные лапы, дополнительно оснащены подхватами MiniMax, что позволяет уменьшить минимальную высоту подхвата и упростить регулировку точки подхвата по высоте.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  HF 3S 3000 DT/ MM HF 3S 3500 DT /MM HF 3S 3500 SC / OTTO MM
Грузоподъемность (кг) 3000 3500 3500
Время подъема/опускания (с) 20 / 14 23 / 14 26 / 14
Высота подъема (мм) 1995 2005 / 2045 1935 / 2045
Общая высота (мм) 4040 4040 4040
Проездная ширина (мм) 2300-2500 2300-2500 / 2323-2523 2320-2520 / 2270-2470
Общая ширина (мм) 3100-3300 3130-3330 / 3150-3350 3150-3350
Вылет длинной лапы (мм) 940-1495 / 1000-1480 940-1495 / 840-1380 840-1380 / 995-1823
Вылет короткой лапы (мм) 480-870 / 600-900 570-1060 / 590-865 590-865 / 600-980
Нижняя точка подхвата (мм) 95-140 / 75-185 95-140 / 84-144 81-120 / 90-185
Мощность (кВт) 3 3 3
  HF 3S 4000 UNI / MM HF 3S 5000 UNI / UNI MM HF 3S 5000 DG / DG MM
Грузоподъемность (кг) 5000 5000 / 3700 5000 / 3700
Время подъема/опускания (с) 26 / 14 31 / 15 31 / 15
Высота подъема (мм) 2050 / 2040 2055 / 2045 2055 / 2045
Общая высота (мм) 4040 4020-4880 4020-4880
Проездная ширина (мм) 2323-2523 2690-2890 2690-2890
Общая ширина (мм) 3150-3350 3650-3850 3650-3850
Вылет длинной лапы (мм) 1130-1840 860-1850 0-1825
Вылет короткой лапы (мм) 570-1160 / 635-1065 860-1850 0-1825
Нижняя точка подхвата (мм) 115-190 / 75-185 130-205 / 85-185 120-195 / 85-185
Мощность (кВт) 3 3 3

АКСЕССУАРЫ

232HEL48081
230HLNT90200

к-кт удлинения высоты 4104 - 4904 мм для HF 3S с шагом 100 мм
225SL05091

Energy set I - розетка 230В и вывод сжатого воздуха в колонне управления
Широкий выбор адаптеров высоты

См. Адаптеры

ТОЧКИ ПОДХВАТА

Правильный выбор подъемных лап определяет удобство и безопасность ежедневной работы с различными автомобилями.

Точки подхвата для HF 3S 3000 DT Точки подхвата для HF 3S 3000 MM
Точки подхвата для HF 3S 3500 DT Точки подхвата для HF 3S 3500 SC
Точки подхвата для HF 3S 3500 MM Точки подхвата для HF 3S 3500 OTTO MM
Точки подхвата для HF 3S 4000 UNIVERSAL Точки подхвата для HF 3S 4000 MM
Точки подхвата для HF 3S 5000 Universal Точки подхвата для HF 3S 5000 DG

ФУНДАМЕНТНЫЙ ПЛАН

Габариты и расположение на плане подъемника:

HF 3S 3000 DT HF 3S 3000 MM
HF 3S 3500 DT HF 3S 3500 SC
HF 3S 3500 MM HF 3S 3500 OTTO MM
HF 3S 4000 UNI HF 3S 4000 UNI MM
HF 3S 5000 Universal HF 3S 5000 DG
