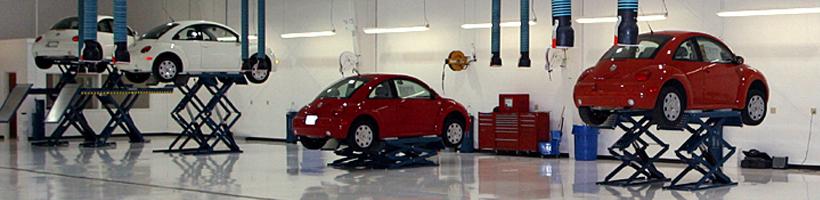

JUMBO LIFT - для поста приемки, шиномонтажных, слесарных, кузовных работ и ТО

Увеличьте эффективность рабочей зоны - более продуктивное использование площади в автосервисе, перспективное решение для развития бизнеса

  • Максимальное использование рабочей зоны
  • Двухконтурная гидравлическая технология NT
  • Автоматическая синхронизация HyperFlow
  • Смена места установки менее чем за два часа
  • Свободный доступ со всех сторон
  • Высокая скорость подъема и опускания
  • Свободный проход между ножницами без поперечных соединений
  • Быстрый и безопасный подъем благодаря пластичным полимерным подушкам
  • Низкая конструктивная высота позволяет устанавливать подъемники как на пол, так и вровень с полом

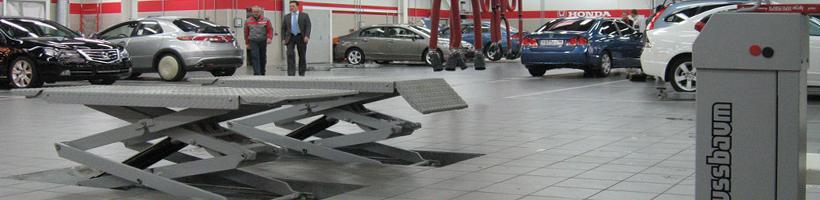

 hJXtIcejSW

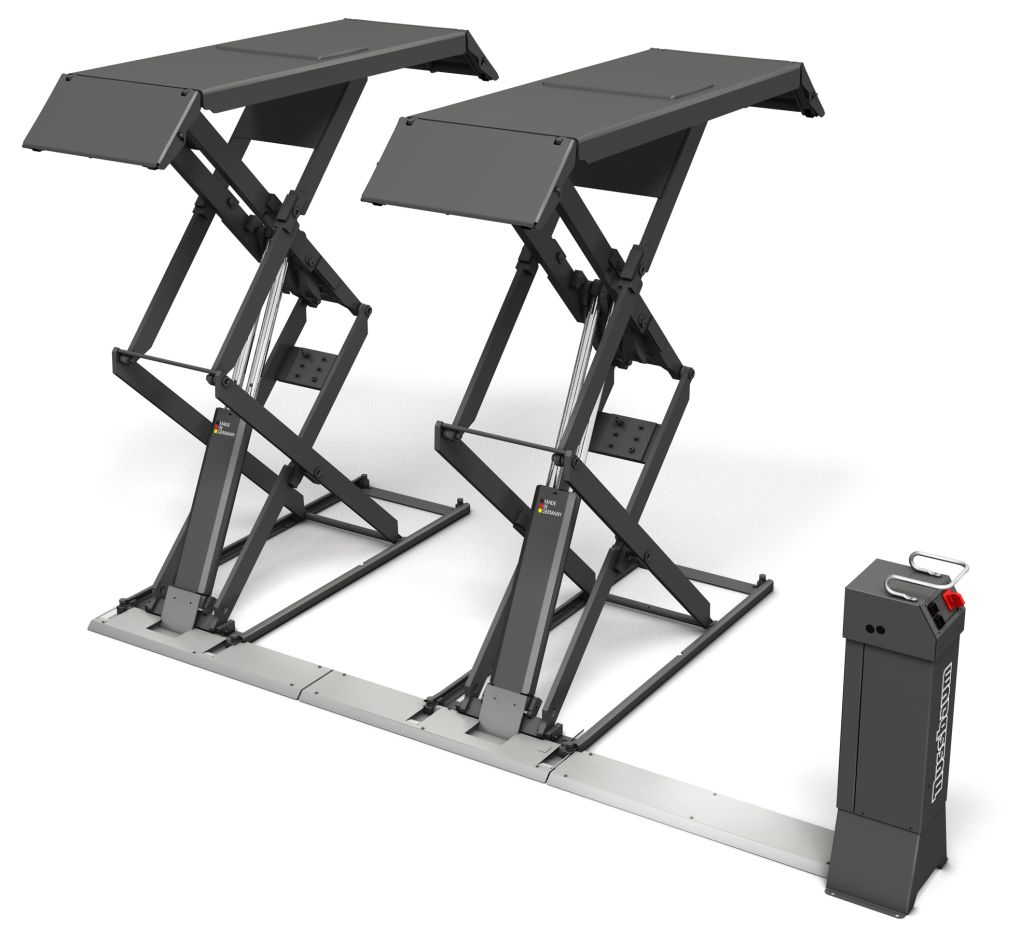

ВНЕШНИЙ ВИД

View the embedded image gallery online at:
http://nussbaumrus.ru/katalog/19-pantografnye#sigFreeIdd666188096

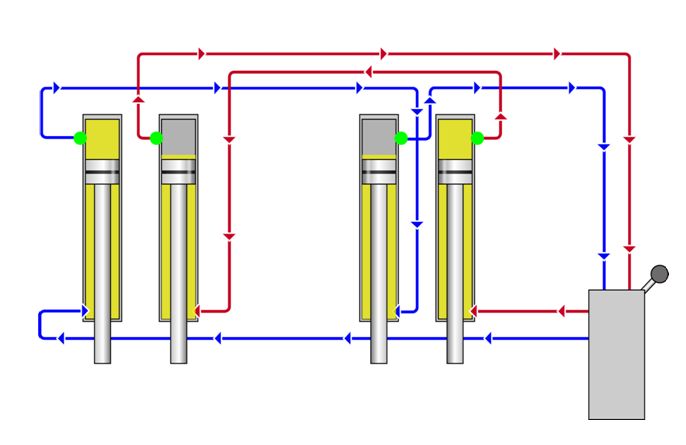

HYPERFLOW + NT

2 независимых контура из последовательно соединенных цилиндров обеспечивают надежную блокировку подъемника на любой высоте и исключают непреднамеренное опускание одной платформы даже при нарушении герметичности системы. Это принцип технологии NT, уже более 10 лет использующейся в ножничных подъемниках Nussbaum.

Технология HyperFlow обеспечивает перетекание масла из ведущего цилиндра в ведомый и автоматическое удаление воздуха из гидравлической системы, что гарантирует постоянную синхронизацию цилиндров.

Совместное использование технологий HyperFlow и NT позволило добиться уникальных эксплуатационных характеристик и максимальной надежности подъемника.

Оптимальная постоянная синхронизация подъемника в каждый момент времени

  • Подъемник автоматически синхронизируется во время работы: давление выравнивается во всех цилиндрах при каждом подъеме в верхнее положение
  • Исключены какие-либо ручные операции по синхронизации или "прокачке" системы
  • Снижение нагрузки на ножничный механизм и сочленения
  • Меньше затрат на ремонт и обслуживание подъемника

Нет операции постановки на клинки и снятия с клинков

  • Благодаря второму гидравлическому контуру в конструкции подъемника нет клинковой системы и связанных с ней электрических или пневматических узлов
  • Платформы можно остановить на любой удобной высоте и при необходимости приподнять или приопустить
  • Перекрестное соединение контуров обеспечивает блокировку подъемника даже при нарушении герметичности системы
  • Простое аварийное опускание с любой высоты
  • Исключен "человеческий фактор" и связанные с ним поломки подъемника

Автоматическая "прокачка" системы во время работы

  • Требующие много времени процедуры удаления воздуха из гидравлической системы и выравнивание платформ более не нужны

Простой и гибкий монтаж и обслуживание

  • Подъемник устанавливается на пол или вровень с полом (при дооснащении комплектом CE-Stop)
  • Между платформами нет траверс
  • Требующие много времени процедуры удаления воздуха из гидравлической системы и выравнивание платформ более не нужны
  • Все сочленения оснащены пресс-масленками для удобного обслуживания
  • Оси в сочленениях имеют канавки и специальные втулки, предотвращающие закисание или заклинивание осей

Запатентованная технология HyperFlow. Номер патента: EP 2 428 482 B1

5 лет гарантии на подъемники с технологией HyperFlow!!!





ПЛАТФОРМЫ

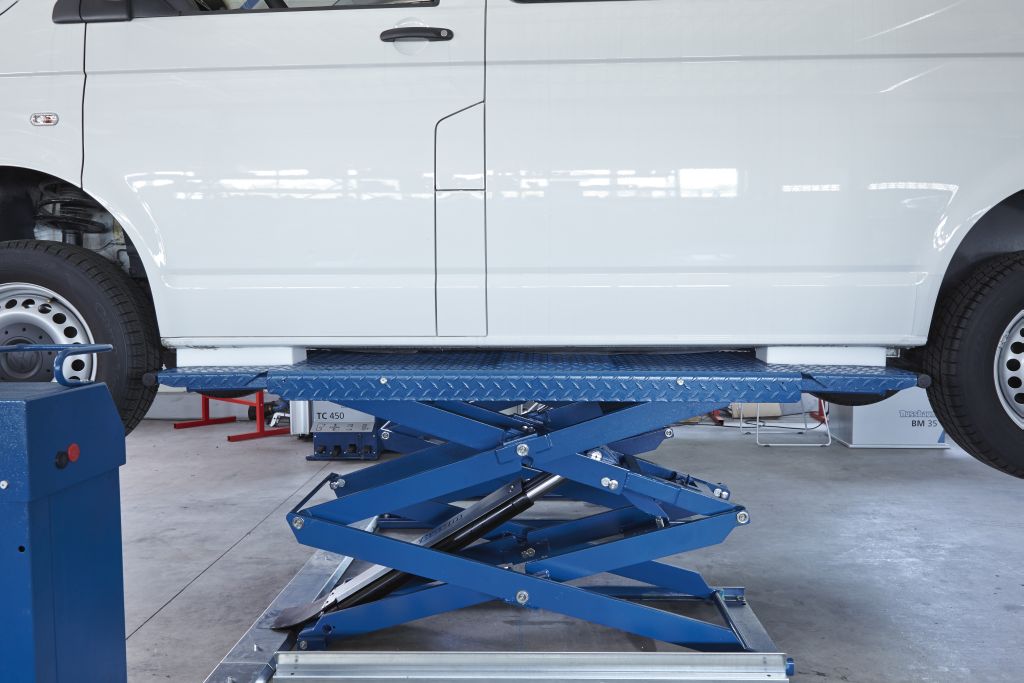

Платформы пантографных подъемников рассчитаны на подъем под пороги как короткобазного, так и длиннобазного транспорта.

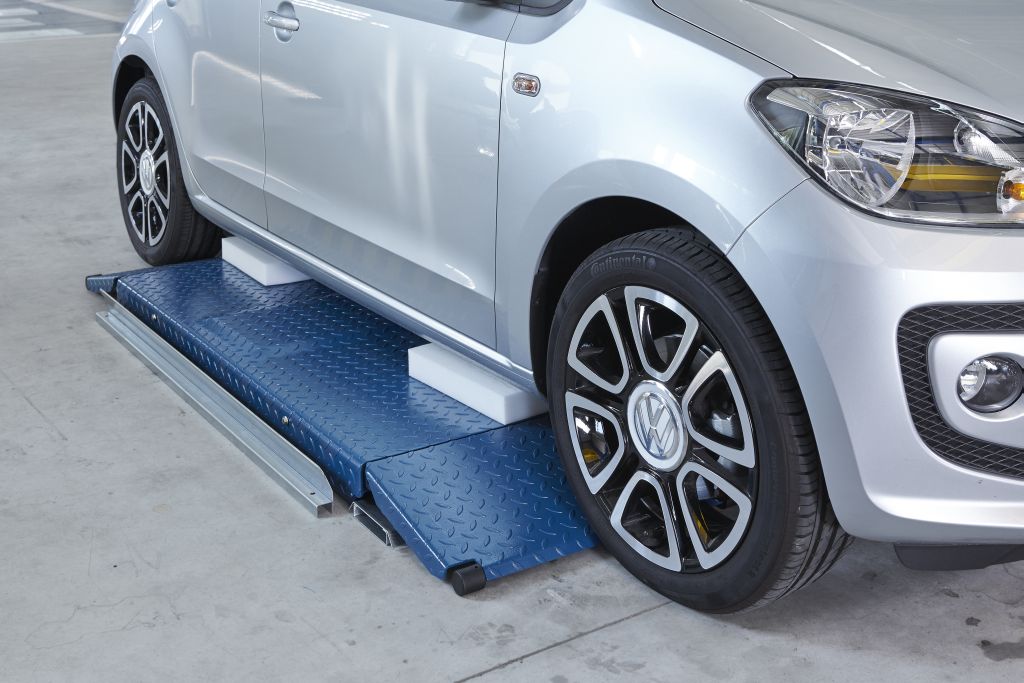

В комплекте с Jumbo Lift идут полипропиленовые проставки для защиты порогов.

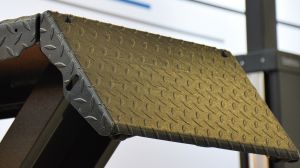

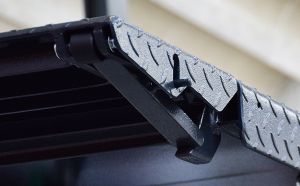

При работе с длиннобазным транспортом заездные рампы легко фиксируются в горизонтальном положении, удлиняя рабочую длину платформ.

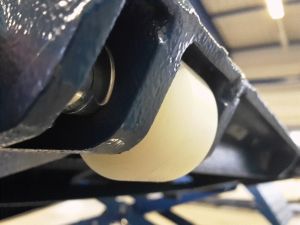

Заездные рампы оснащены роликами для плавного скольжения по полу при подъеме и опускании.





МОДЕЛЬНЫЙ РЯД


Jumbo Lift 3200 NT - для легкового транспорта, грузоподъемность 3.2 т

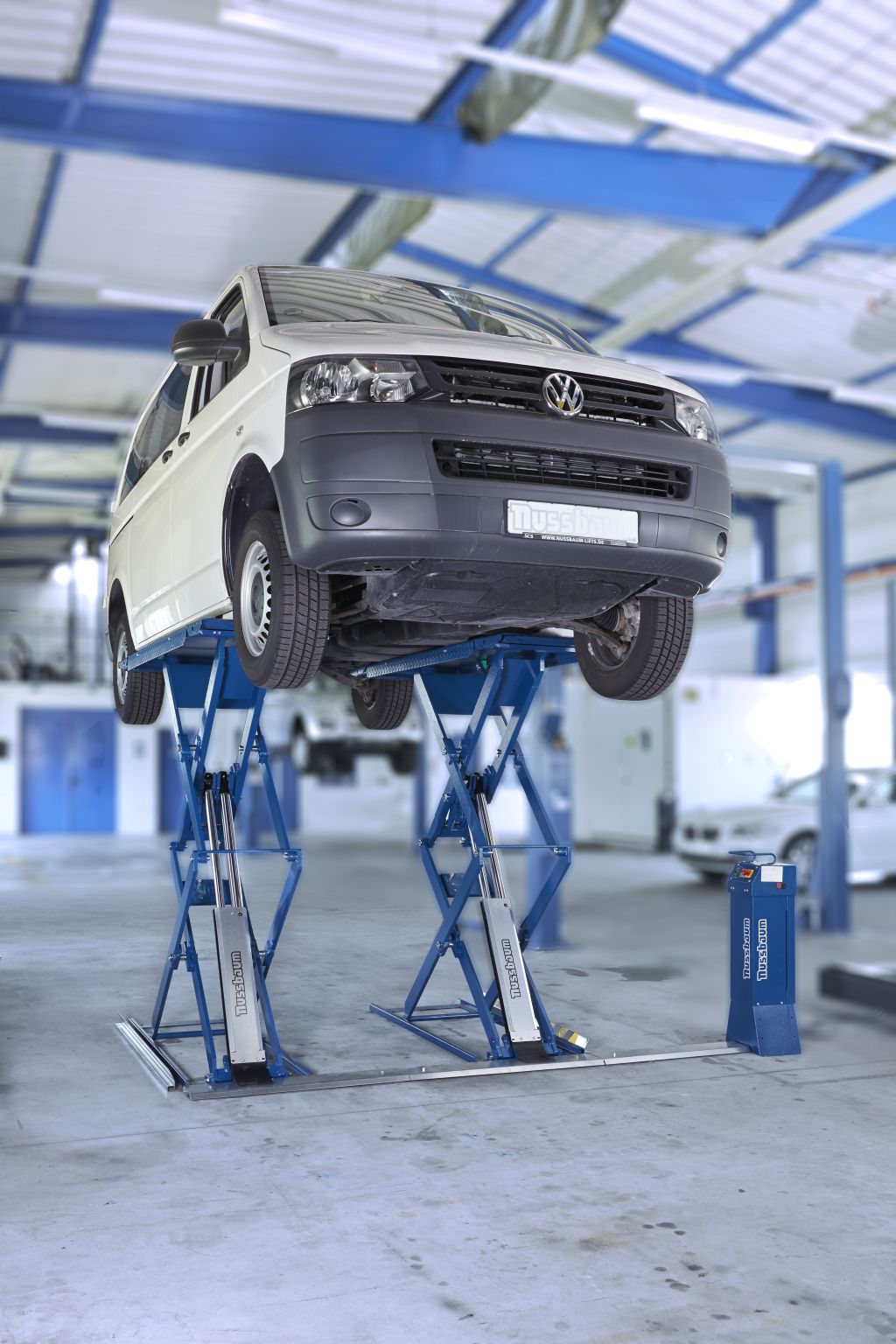

Jumbo Lift 3500 NT - удлиненные платформы для подъема коммерческого транспорта, грузоподъемность 3.5 т

Jumbo Lift 4000 NT - удлиненные платформы и увеличенная грузоподъемность 4.0т. Омологированные версии для Mercedes Benz и BMW.





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

JUMBO LIFT 3200 NT
3500 NT 4000 NT
Грузоподъемность (кг) 3200 3500 4000
Время подъема (с) 35 35 35
Высота подъема (мм) 2000 2000 2000
Заездная высота (мм) для напольного исполнения 105 105 135
Глубина приямка (мм) для заглубленного исполнения 105 105 135
Общая ширина (мм) 2020 2020 2020
Ширина платформ (мм) 610 610 610
Длина платформ (mm) 1460-2060 1460-2160 1460-2160
Двигатель (кВт) 3,0 3,0 3,0
Питание (В/Гц) 400 / 50 400 / 50 400 / 50

Возможны изменения технических характеристик.





АКСЕССУАРЫ

polymer NB Traverse

025SPR08300S1 - полимерная опора 50х150х340 мм

025AL28102S6J - полимерная опора 100х150х340 мм

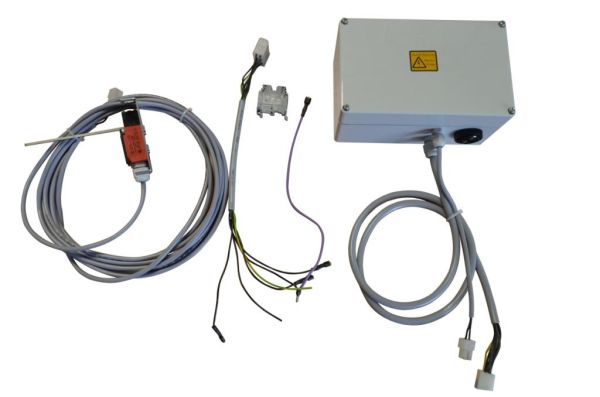

030JL12200 - алюминиевая траверса с регулируемыми опорами для подъема транспорта за раму 032JLB09902 - комплект CE-Stop для Jumbo 3200 NT для монтажа вровень с полом. Останавливает опускание платформ в нескольких сантиметрах от пола. Дальнейшее опускание в приямок происходит после повторного нажатия кнопки и сопровождается звуковым сигналом.





ТОЧКИ ПОДХВАТА

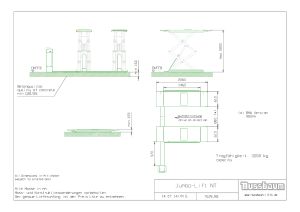

ФУНДАМЕНТНЫЙ ПЛАН

Jumbo 3200 NT напольныйJumbo 3200 NT вровень с полом
